K1型小壳多用户说明书

一、产品概述:
该表是我公司自主研发的一款新型预付费电能表，采用模块化结构，结构合理，功能完善。以双单片机设计，实现用户用电参数采集，电能计算、处理、存储及用户用电控制，为用户提供了多种功能选择。
该表可通过RS485接口实现联网功能，并可随时通过电脑自动抄收各户的用电信息，便于管理部门及时统计各月的用电量，是企事业单位、城镇居民小区、学生公寓、旧楼电表改造、高层建筑等用电计量及控制的理想产品。
该表不联网时也可以通过射频卡实现预付费功能，本产品采用高频射频卡（Ml卡)作为数据传输的纽带，M1卡具有无触点、防攻击、容量大、加密性好、数据传输稳定、使用寿命长等优点，本产品可以通过内置读卡模块在表上实现预刷卡付费功能（需定购带内置刷卡功能），也可以通过外置刷卡器实现刷卡预付费功能（需要订购外置刷卡器），用户购电后不必到电表刷卡。

二、基础功能：
体积小、功耗低、精度高。
本电能表具有逻辑防潜动电路。
有功电能计量，长期不工作不需校验，具有防窃电功能。
LCD（大液晶）显示，正常工作时液晶屏显示剩余电量。
采用大功率磁保持继电器，长时间工作不会损坏，自身功耗低，可靠性和稳定性高。
联网抄表功能：带有485接口，可随时抄收各表的用电情况，便于管理部门统计月度用电量。
联网充值功能：当用户需要充值时，物业管理部门只需要通过售电软件输入购电量通过485线将电量传送到电表上，不需要用户再拿着卡到电表上刷卡。
联网通、断电控制功能：通过485网络，物业管理部门足不出户便可控制用户电表通、断电， 电表内的数据不会丢失。
具有预付费功能，欠费断电，缴费形式多样。联网控制和IC卡售电可同时兼备，用户可以选择用联网售电，也可以选择用卡进行售电。
过载保护（限流）功能（需定制）：当用户负载超过允用最大负载时，该户自动断电保护。
最大可同时计量与检测39户单相或13户三相及以下单三相任意组合。
计量电路与通讯、显示电路采用双CPU结构，一个CPU主管计量，一个CPU主管通讯、显示和指示，快速通讯时不影响计量。
根据用户要求可制作外置刷卡型、内置刷卡型、联网远控型。
数据安全：电表各种参数采用加密法，保证数据安全。

三、扩展功能：
低电量短信提示：对接短信平台，无硬件，可设置报警量，一键全发，及时提示用户充值。
移动端手机支付：微信小程序充值。
微信推送：软件微信公众号推送，可推送低电量预警，物业也可发送天气等其他信息。
一卡通平台对接：标准协议定制，MBUS\485\645等标准协议对接接口。
单三相模式切换：软件更改单三相设置，无需更改硬件。

四、显示功能介绍
本产品采用LCD液晶显示，循环显示产品版本号、表地址、总出线数、三相户数、每一户电量（最多39户）。
显示用户电量时，第一排数字显示户号（或线号），第二排数字显示剩余电量（或累计电量）。

五、规格和主要技术参数
1.本产品符合产品符合GB/T17215.321-2021、GB/T18460.3-2001、JJG1099-2014的全部技术要求。
2.准确度等级：B级。
3.本产品有1-21户和22-39户两种壳体。

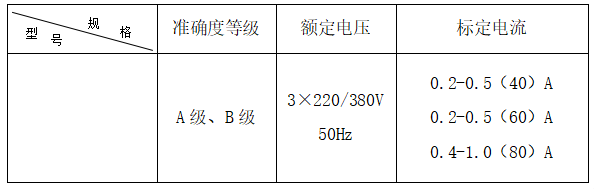

4.产品规格

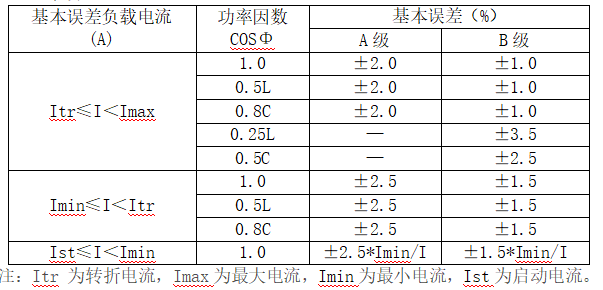

5.基本误差

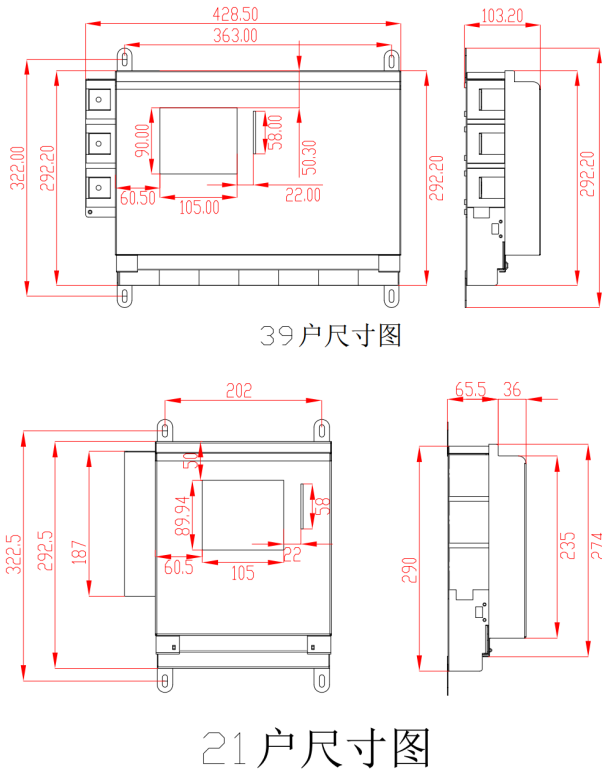

六、外形及尺寸

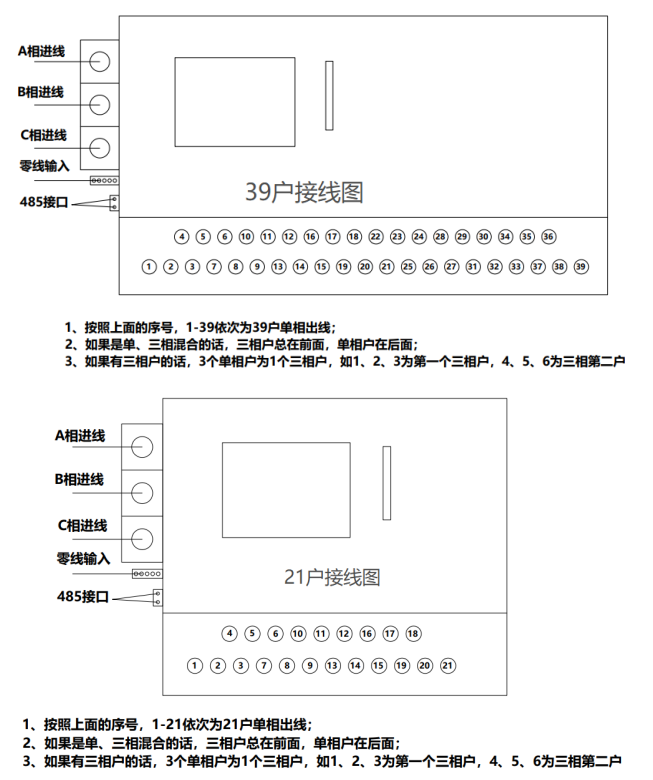

七、接线图

八、注意事项及简单故障排除
1.用户的电卡第一次购电后，应严格按照一表一卡对应。
2.电卡要妥善保管，切忌与强磁性物质放在一块，并注意保持电卡表面的清洁。
3.485联网线建议采用RVVP2×1.0双绞屏蔽线，表与管理系统之间的最远距离为1000米。
4.所购电量未用完出现断电，应先检查电表的出线是否有电压，如果有电压则应检查其它开关、线路。如果电表的出线无电压，则需检查是否为欠费，如欠费需充值后才能继续供电。
九、安装方式
1.电能表底座上、下端各有2个挂钩螺钉孔，可用螺钉固定，安装表的底板应固定在坚固耐火的墙上，建议安装高度为1.8米左右，空气中无腐蚀性气体。
2.电能表应按照接线图进行接线，最好用铜线或铜接线头接入。
十、运输与存储
1.电表的运输和拆封不应受到剧烈冲击，并根据ZBY00382/84《仪器仪表包装技术条件》规定运输和存储。
2.电表应存储在原包装箱内，存储的环境温度为-25℃~70℃，相对湿度不超过85%，空气中无腐蚀性气体。
十一、质量保证
电表在出厂两年内，在用户遵守本说明书规定要求下使用，并且铅封完整，如果出现质量问题，本公司免费维修或更换。

本公司拥有修订本说明书的权利，如有修改恕不另行通知。

RS485联网通讯布线说明

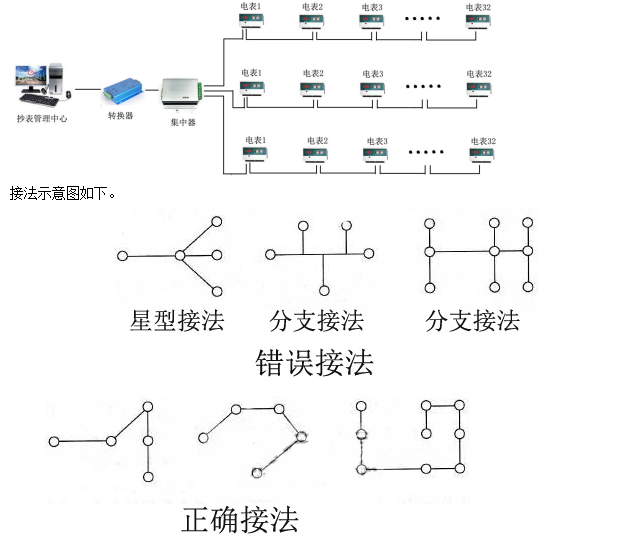

网络构建：
电表提供RS485通讯接口，用专用通讯双绞线（ 线路型号：RVVP屏蔽双绞 线径：0.75、1.0）将电表连接组网，通过上位机，实现电表的参数抄取和控制。
组建RS485通讯网络时，一般采用手拉手串联方式。
